Разрезание полигона отвода
Данная операция проводится на карте "Основная". При попытке провести разрезание полигона отвода на других картах, вылезет следующее уведомление:

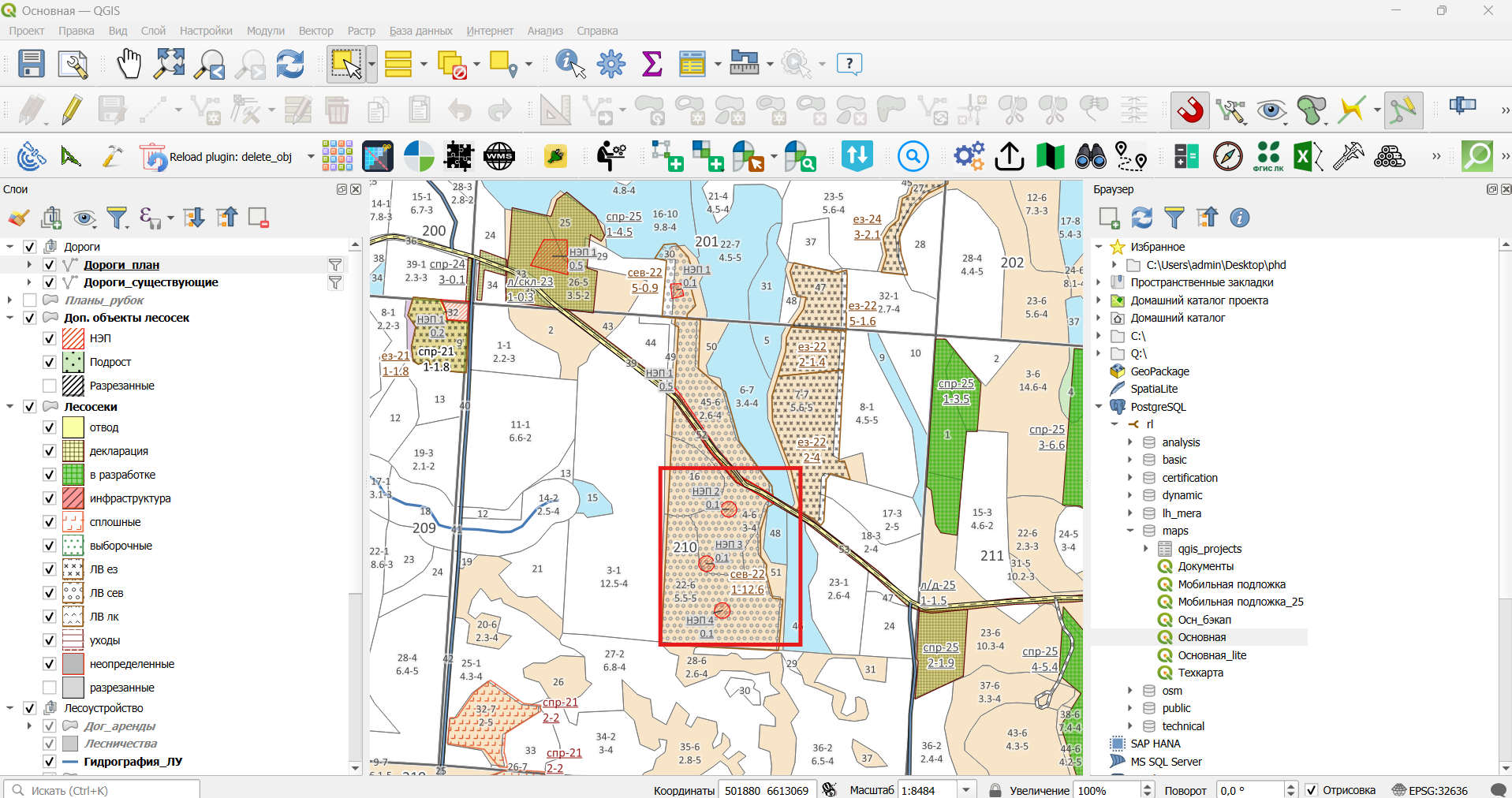

Перед разделением делянок на разные участки лесовосстановления, нужно сначала указать НЭП, которые не нужно переносить в полигоны лесовосстановления.

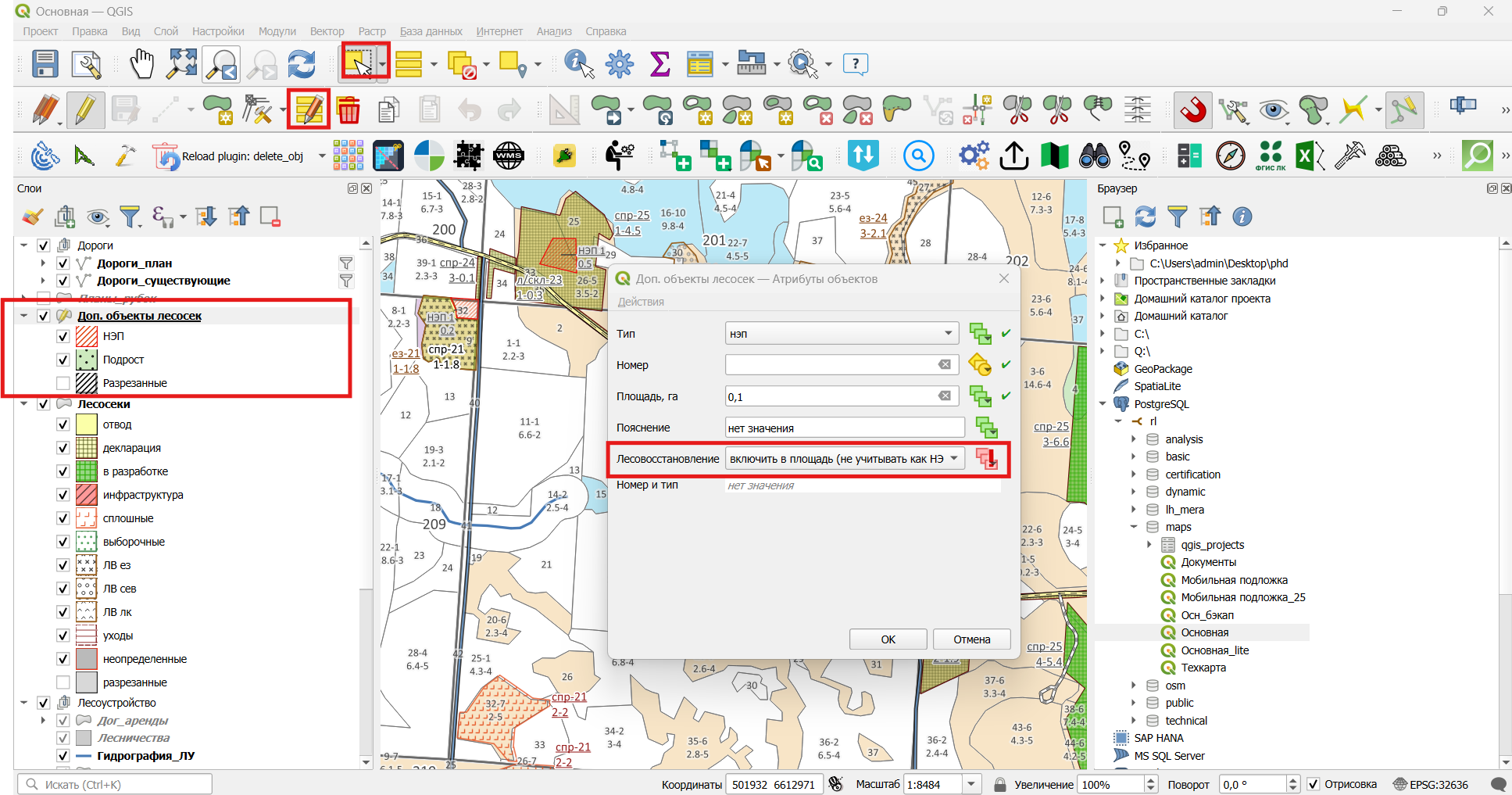

Для этого нужно запустить режим редактирования, выбрать полигоны НЭП в слое "Доп. объекты лесосек". Далее, через инструмент "Изменить атрибуты выделенных объектов" указать соответствующий атрибут в поле "Лесовосстановление" объекта - выбираем "включить в площадь (не учитывать как НЭП в лесовосстановлении"
После этого нужно сохранить изменения.
Можно приступать к разрезанию делянки:

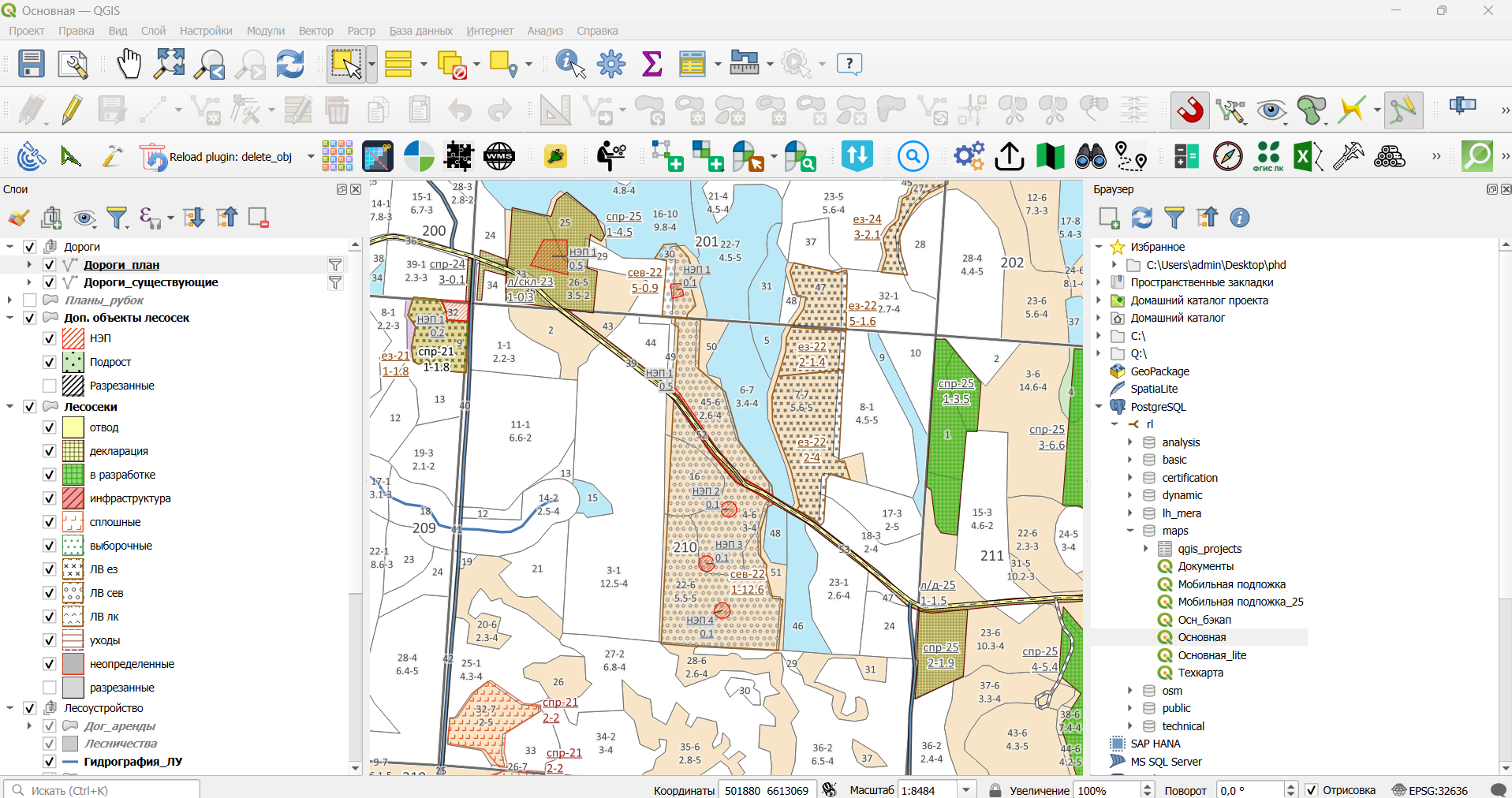

Выберите слой "Лесосеки", активируйте режим редактирования и выберите полигон делянки. Затем активируйте инструмент "Разделить объекты":
Подробнее о том, как работает данный инструмент с полигонами, можно прочитать здесь.
Теперь, нужно нарисовать линию разделения. Если необходимо, включите режим прилипания - если где-нибудь линия разрезания будет совпадать с точками исходной делянки, или с границей НЭП. Укажите для прилипания слой "Лесосеки", чтобы иметь возможность разбить отвод на несколько частей, если их, например, рассекает дорога.

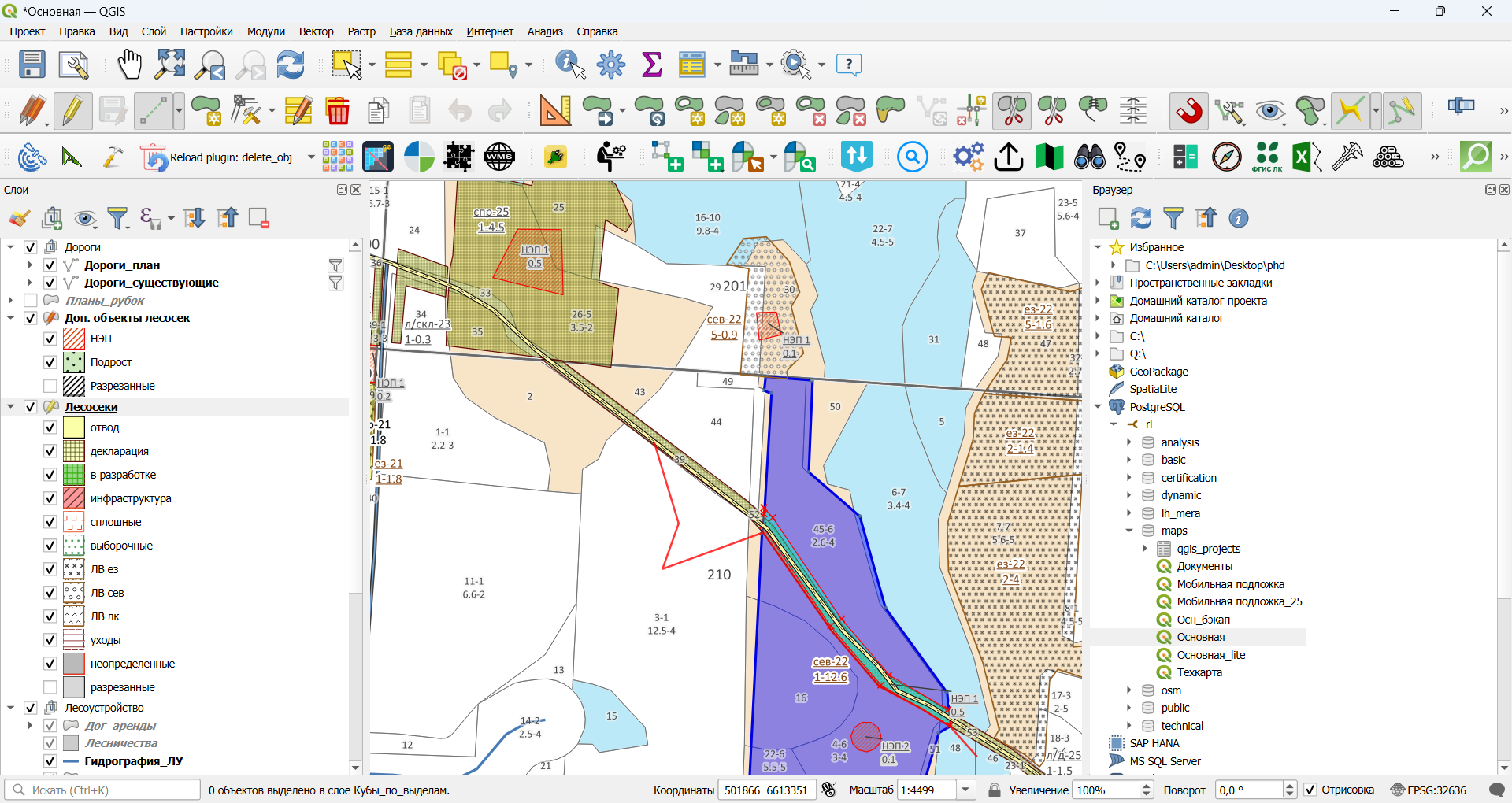

Теперь кликните левой кнопкой мыши за пределами полигона делянки и нарисуйте линию разбивки, кликая левой кнопкой мыши. Линия разбивки должна делить полигон только на 2 части, то есть пересекать границы полигона можно только 2 раза. Помните, что используя инструмент "Использовать трассировку", вы можете автоматически продлить вашу линию вдоль контуров слоёв, к которым уже включено прилипание:
Подробнее о том, как работает данный инструмент с полигонами, можно прочитать здесь.
Чтобы отменить последнее действие нажмите клавишу Backspace. Последняя точка линии обязательно должна быть за границами полигона.
Чтобы подтвердить линию разрезания нажмите правую кнопку мыши. Процесс разделения может занять несколько минут, на это время программа зависает, нужно просто подождать. В случае ошибки работы слоёв, программа предупредит вас о проблеме:

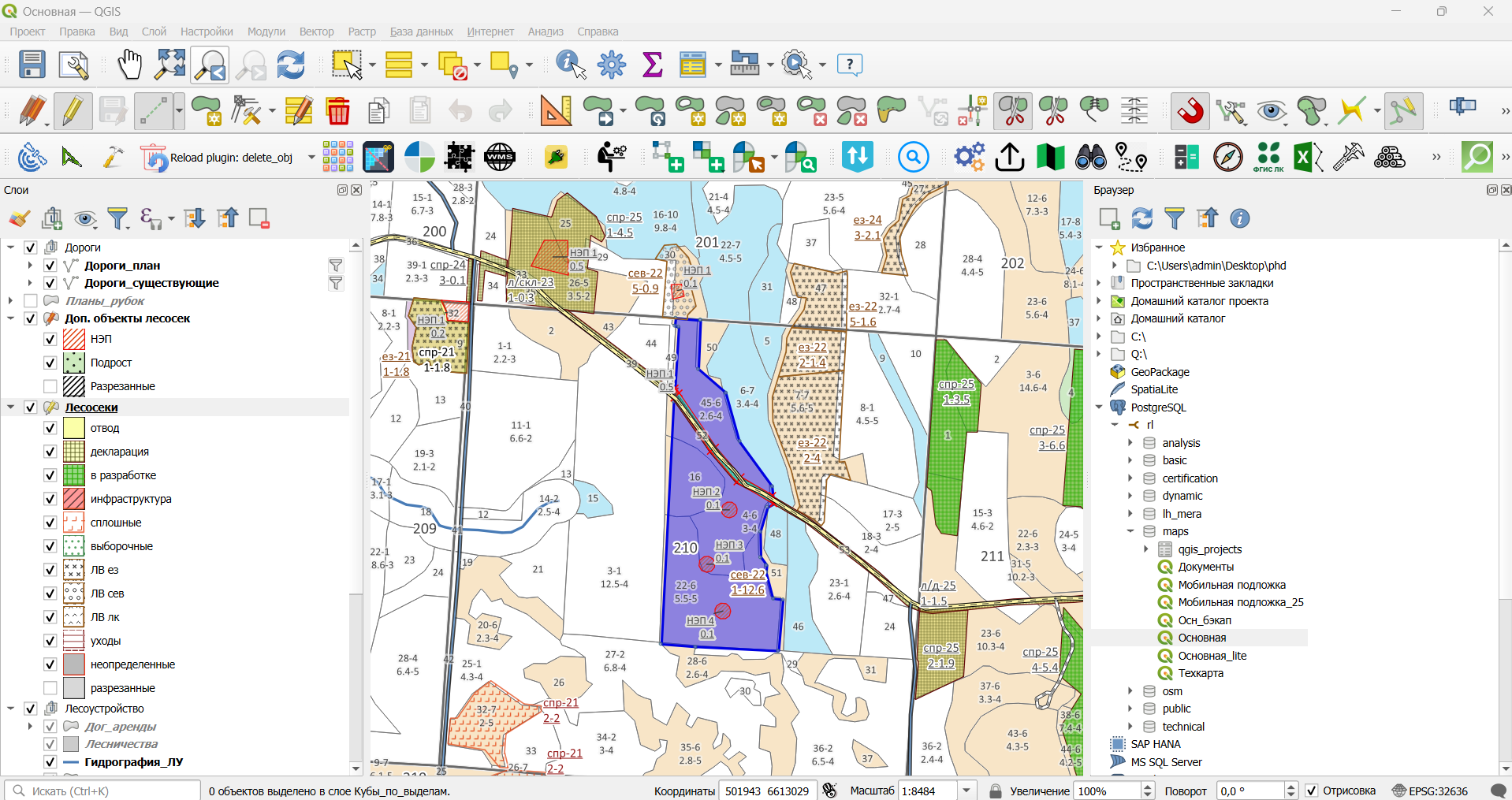

Программа оставляет исходный полигон отвода неизменным и создает два новых. Чтобы убедиться в этом, активируйте инструмент Определения и кликните правой кнопкой мыши.
В окне результатов определения можно убедиться, что исключенная ранее НЭП не попала в разделенные полигоны
Перед следующим разделением обязательно сбросьте выборку и выберите полигон заново. Если попытаться опять разрезать исходный полигон, программа выдаст ошибку. Дальше можно разрезать только полученные в предыдущем шаге части.
Если вам нужно отменить предыдущие операции разрезания, то по очереди удалите все ранее полученные части. Если в выборку попадает не тот полигон, то можно кликнуть правой кнопкой мыши и выбрать нужный полигон.
После удаления нужно зайти в атрибуты исходного полигона и очистить поле «Статус разбиения». То же самое сделайте и с полигонами НЭП. Иначе программа не разрешит разрезание
Также можно выделить участок лесовосстановления внутри полигона отвода.
Сбросьте выборку и выберите полигон снова.
Сначала убедитесь, что включен режим прилипания и отмечена опция «самоприлипание».
Инструментом разделения нарисуйте нужный полигон, последняя точка обязательно должна замыкаться на первую.
Для подтверждения нажмите правую кнопку мыши
Программа создаст новый полигон делянки и включит в него объекты НЭП. Также будет создана копия исходного полигона и для него вырезанный полигон будет добавлен как НЭП и будет пересчитана эксплуатационная площадь
Если внутри полигона делянки была вырезана часть, то операция разрезания становится недоступна. Если всё же такое потребуется, то сначала нужно разрезать полигон на части, а потом уже вырезать участки внутри.
После того как вы разделили делянку на части, нужно этим частям назначить способы лесовосстановления. Откройте атрибуты полигона и отметьте статус «рубка» и укажите способ лесовосстановления и год. Повторите по всем частям и сохраните изменения:
Теперь можно сформировать чертеж к проекту лесовосстановления.
