Рисование Лесосеки
_______________________________________________________________________________________________________________________________________________
1 Нарисовать лесосеку (от руки) или вставить полигон из другого слоя
2 Заполнить необходимые атрибуты
3 Нарисовать привязку
4. Построить экспликацию
Нарисовать лесосеку (от руки) или вставить полигон из другого слоя.
Лесосеки представляют из себя замкнутые полигоны, и рисуются на карте как полигоны.
Выделяем слой "Лесосеки", включаем режим редактирования, включаем инструмент добавления объектов.

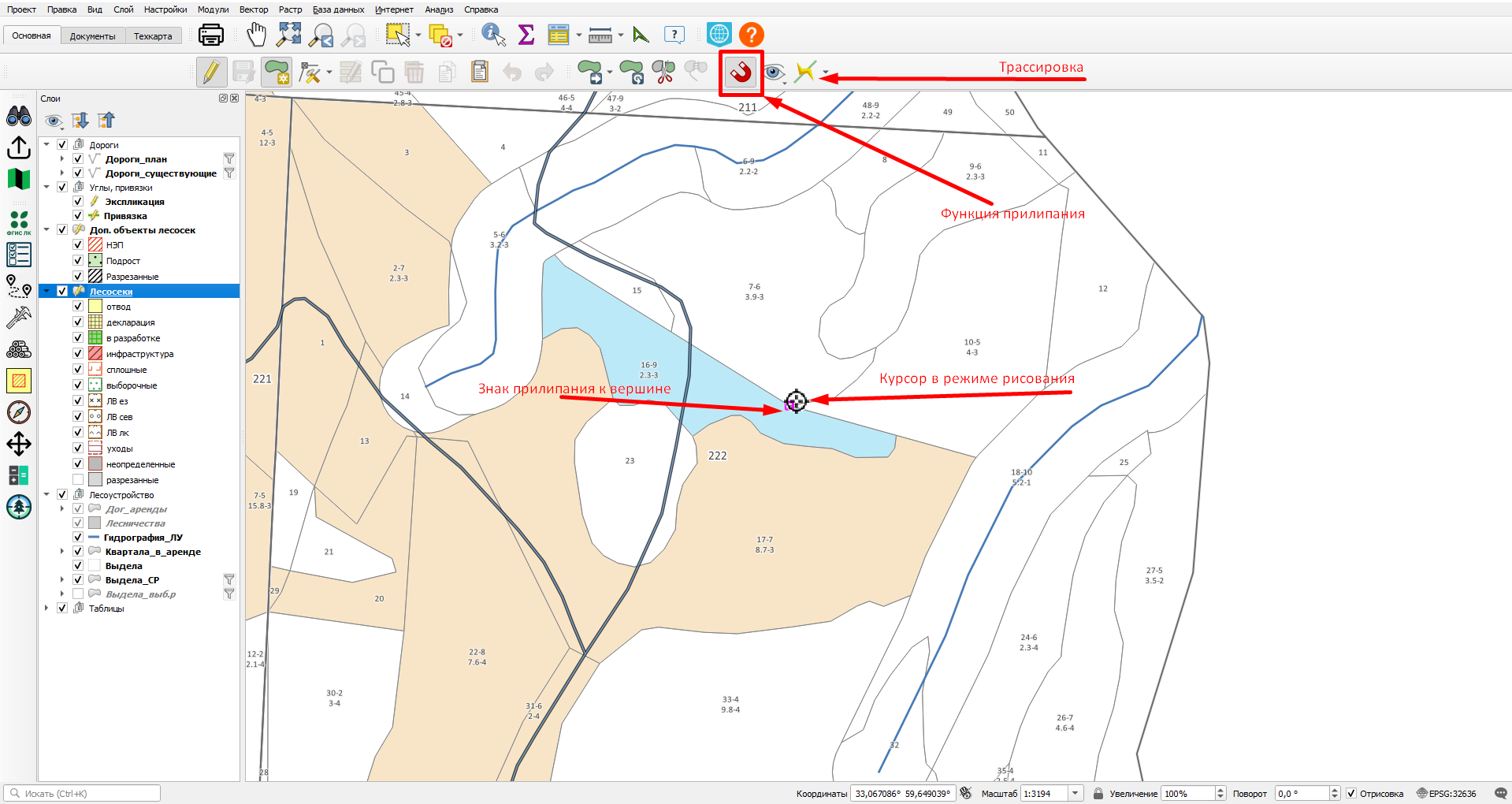

Теперь можно начать рисование нового объекта. Курсор подводиться к первой вершине лесосеки и щелчком ЛКМ (левой кнопки мыши) она фиксируется. Можно использовать функцию прилипания, если новый полигон повторяет существующие на карте объекты или их элементы (вершины, линии, отрезки).
После первой вершины ставятся и все остальные таким же образом. Когда зафиксировано три вершины, уже рисуется полигон (красной сплошной линией), и возможное его расширение при добавлении следующей вершины (красный пунктир).
Нарисовав полигон до последней вершины (первая и последняя вершина это просто начало и конец рисования, они могут находится в любом месте полигона), щелкаем ПКМ (правой кнопкой мыши) для завершения рисования. Полигон окрашивается цветом и появляется окно атрибутов. Для того, что бы сохранить новый объект в слой, надо заполнить как минимум обязательные поля, тогда кнопка "Ок" станет активной и после ее нажатия полигон сохранится. Все остальные атрибуты можно заполнять сразу, можно потом. Новый сохраненный полигон также можно будет редактировать в любое время.
Заполнить необходимые атрибуты
Первое обязательное для заполнения поле, это "Тип объекта", в выпадающем списке выбор из двух значений: делянка или инфраструктура. Из названий понятно, что есть что, к делянкам относятся лесосеки под разные виды и формы рубок: сплошная рубка, постепенная рубка, проходная рубка и др., а к инфраструктуре - все остальные объекты.
Поле "Мероприятие инфраструктуры" заполняется, если тип объекта "инфраструктура". Если тип объекта выбран "делянка", то это поле перестанет быть обязательным для заполнения.
Поле "Статус" несет в себе информацию на каком этапе разработки сейчас находится объект. Делянка отведена, уже подана декларация на нее, уже идет заготовка или подготовка к заготовке, или делянка уже вырублена. Это поле влияет на отображение лесосек на карте.
"Статус" отвод,"отвод", декларация"декларация" и "в рразработке" отображаются на карте одинаково для любого типа лесосеки и для любого вида рубки.
Поле "Вид рубки" содержит конкретный вид рубки как для делянок, так и для инфраструктуры.
Это поле также влияет на отображение лесосек на карте. Если в поле "Статус" стоит значение "вырублена" идет разделение объектов на "инфраструктурные", "сплошные" или "выборочные".
картинка
Поле "Год рубки" заполняется двумя цифрами - кратким обозначением года рубки (25, 26, 27 и любыми другими)
После заполнения обязательных полей кнопка "Ок" становится активной, и уже можно сохранять новый объект. А можно продолжить заполнять остальные поля и потом сохранить.
На отображение объектов на карте также влияют поля "Лесовосстановление" и "Уход". Если поле "Лесовосстановление" заполнено, то лесосеки отображаются на карте согласно значению этого поля. Если заполнено поле "Уход", то лесосеки вне зависимости от типа, статуса, вида и лесовосстановления отображаются одним символом, обозначающим проведенный ухода на объекте.
картинка
Нарисовать привязку.
Любая лесосека должна быть привязана к какому либо, допустимому правилами, ориентиру. Обычно то квартальный столб, а точнее, пересечение квартальных просек или угол квартальной просеки.
