Макеты карт

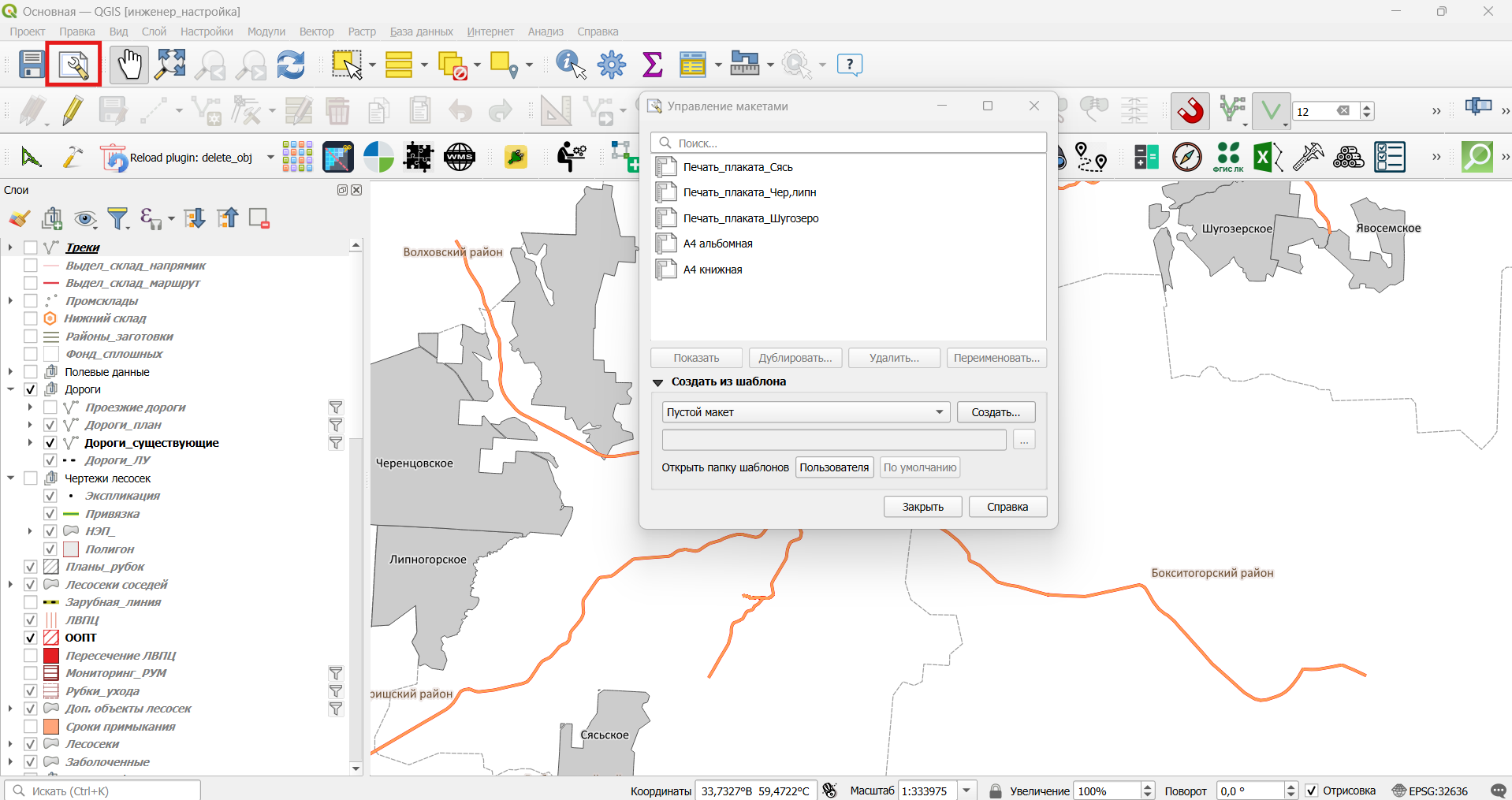

Для каждой карты есть свой набор макетов для печати. Чтобы перейти к ним, необходимо нажать на панели инструментов кнопку "Показать менеджер макетов". После этого откроется набор макетов, сформированных для каждой специфичной карты.

Для карты "Основная" набор макетов будет выглядеть следующим образом:

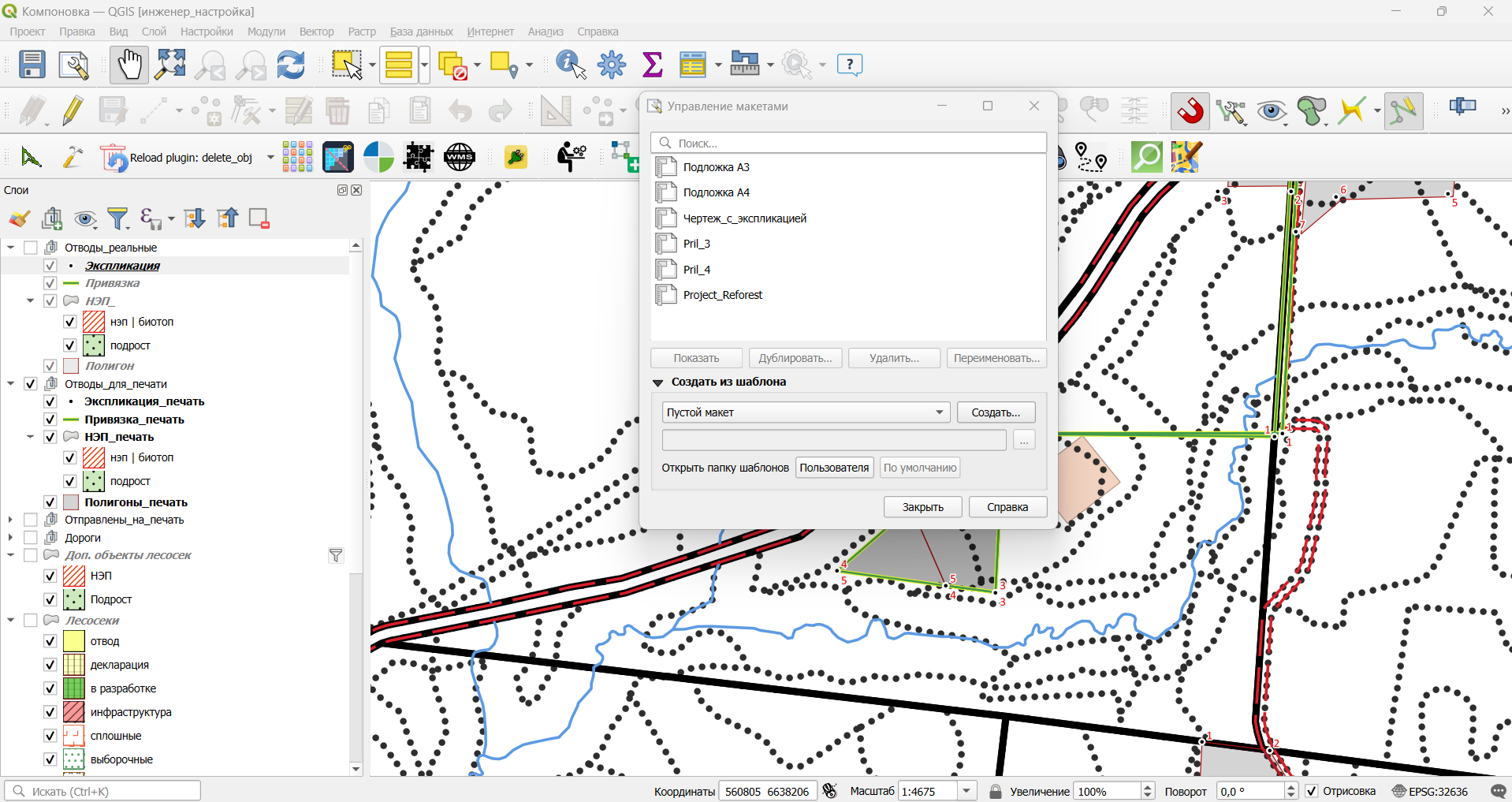

Для карты "Компоновка" набор макетов будет выглядеть следующим образом (Подробнее о выводе чертежа с экспликацией на печать, вы сможете прочитать в следующей инструкции):

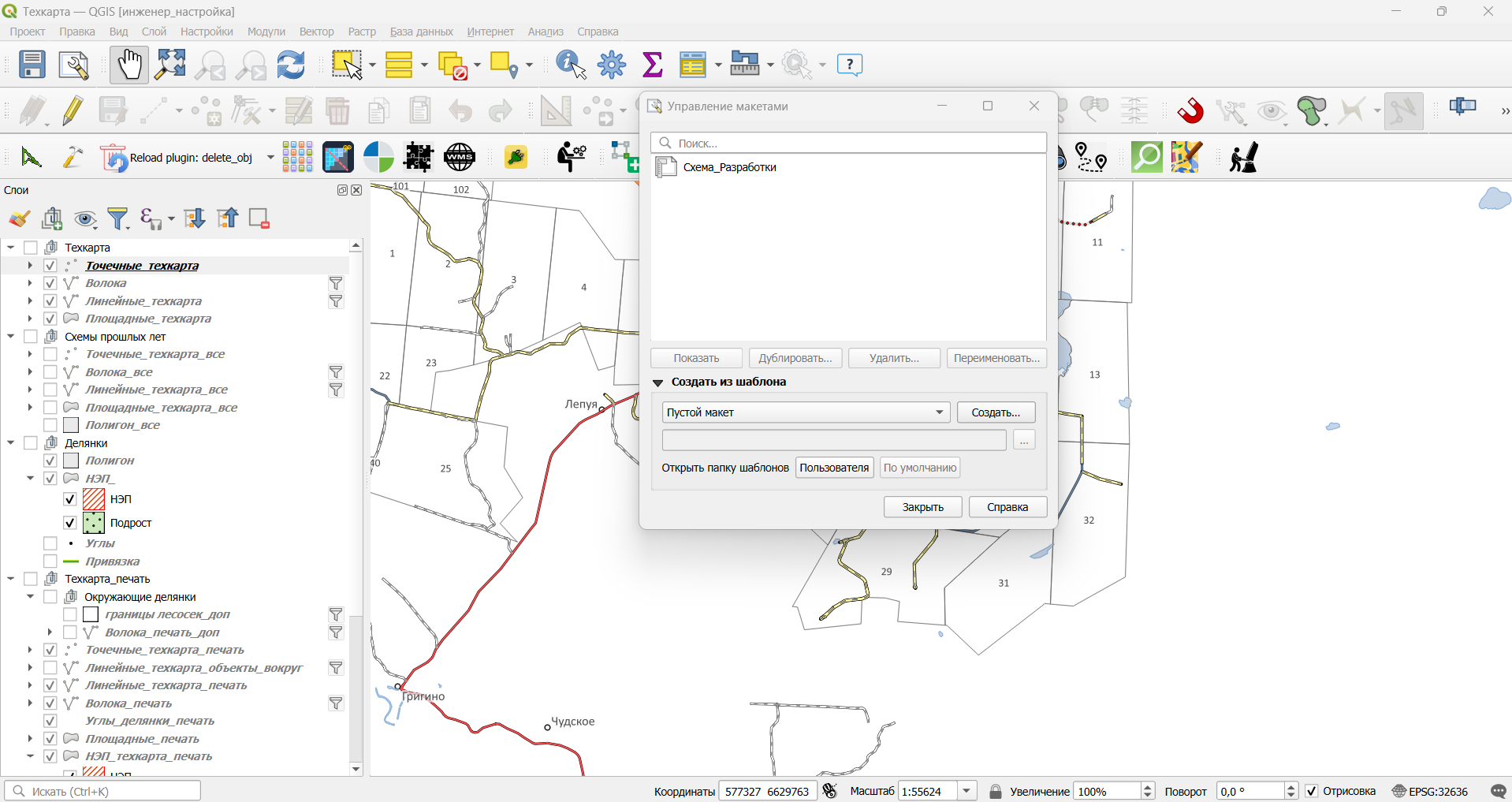

Для карты "Техкарта" набор макетов будет выглядеть следующим образом:

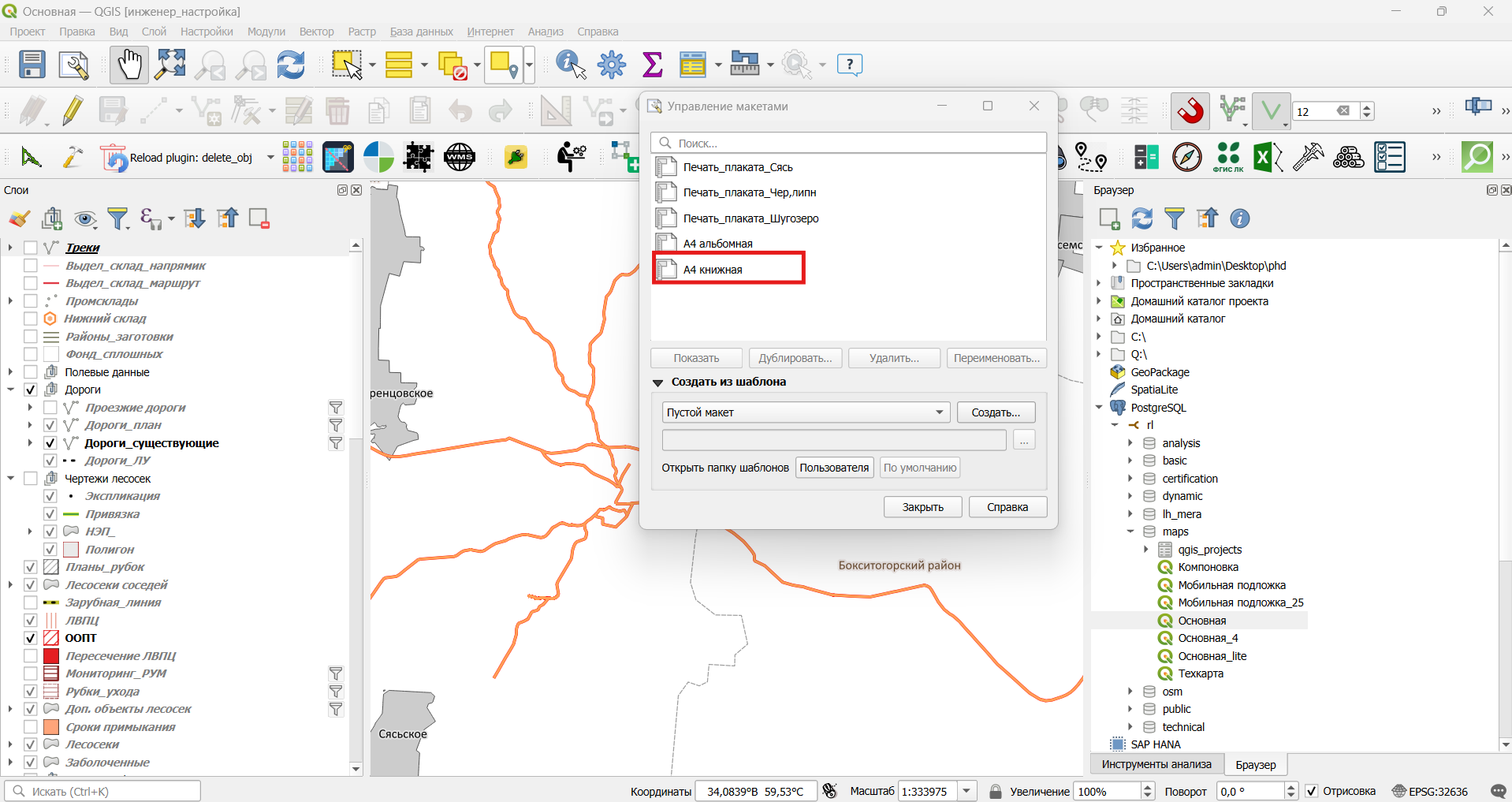

Откроем самый простой стандартный макет в карте "Основная" — "А4 книжная". Для этого на неё нужно дважды нажать левой кнопкой мыши в окне управления макетами:

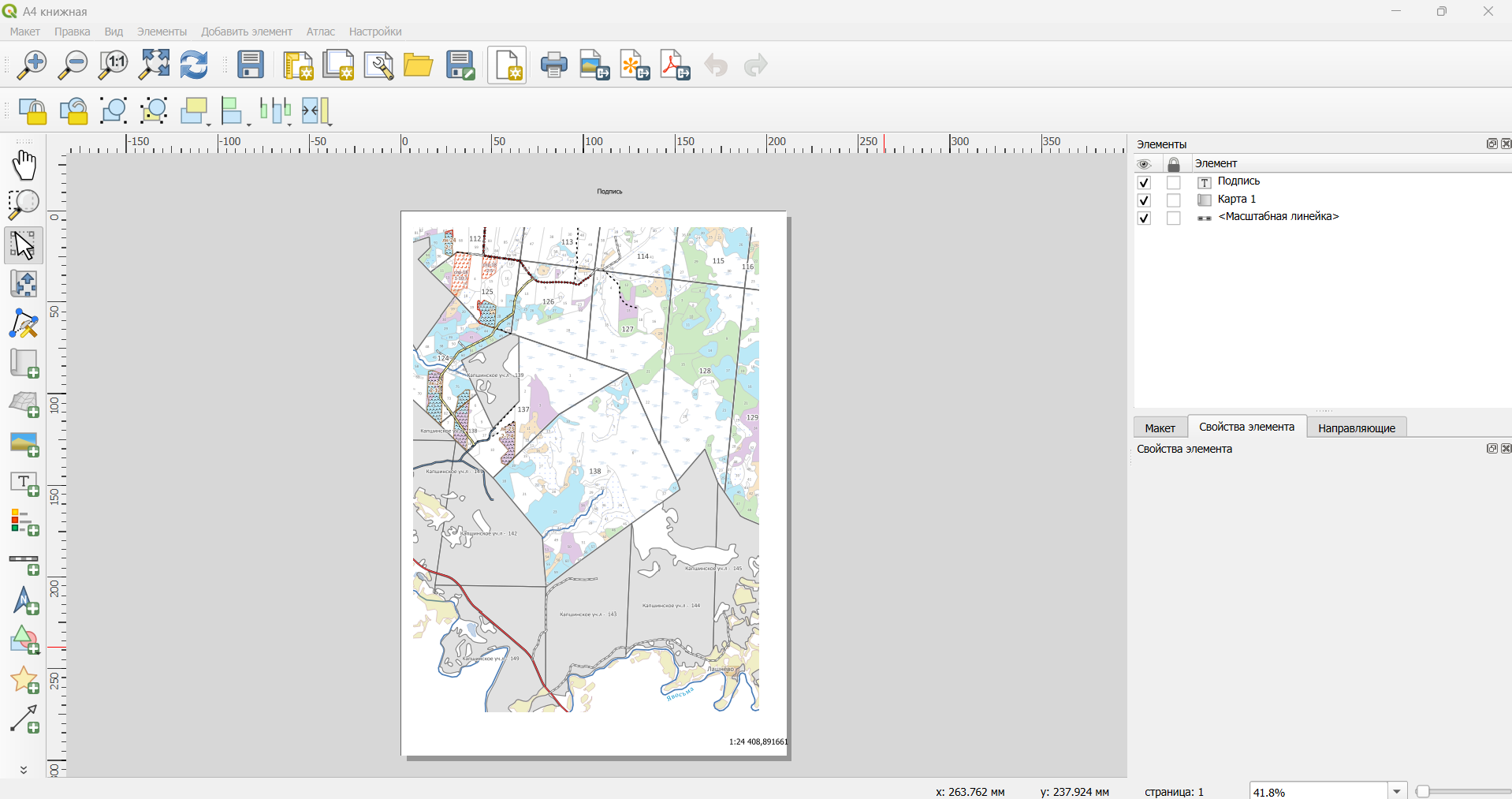

Перед нами откроется следующее окно, где будет содержаться наш макет - предварительная версия изображения карты, готовая для печати:

Наш макет состоит из карты, подписи, масштаба и заголовка.

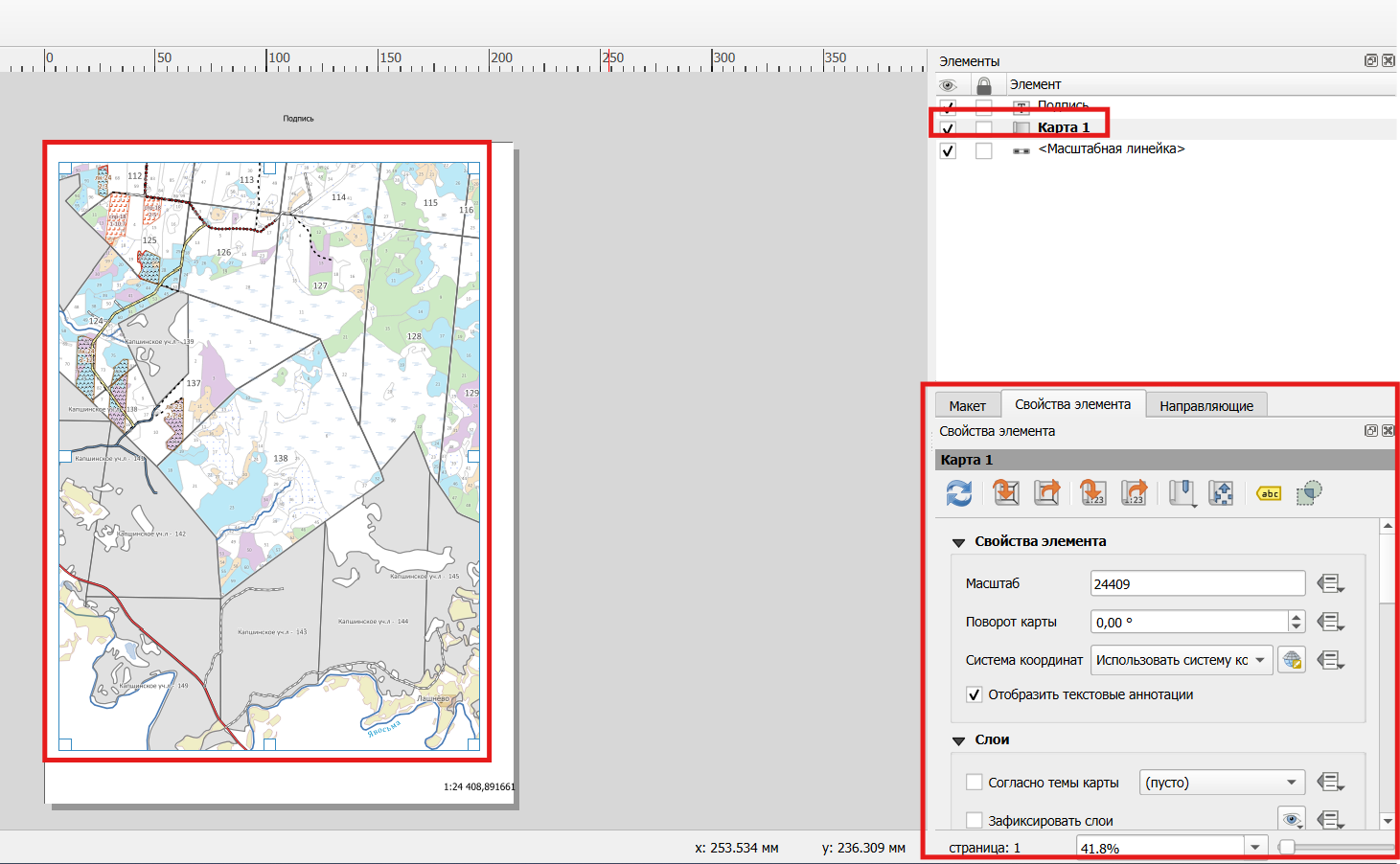

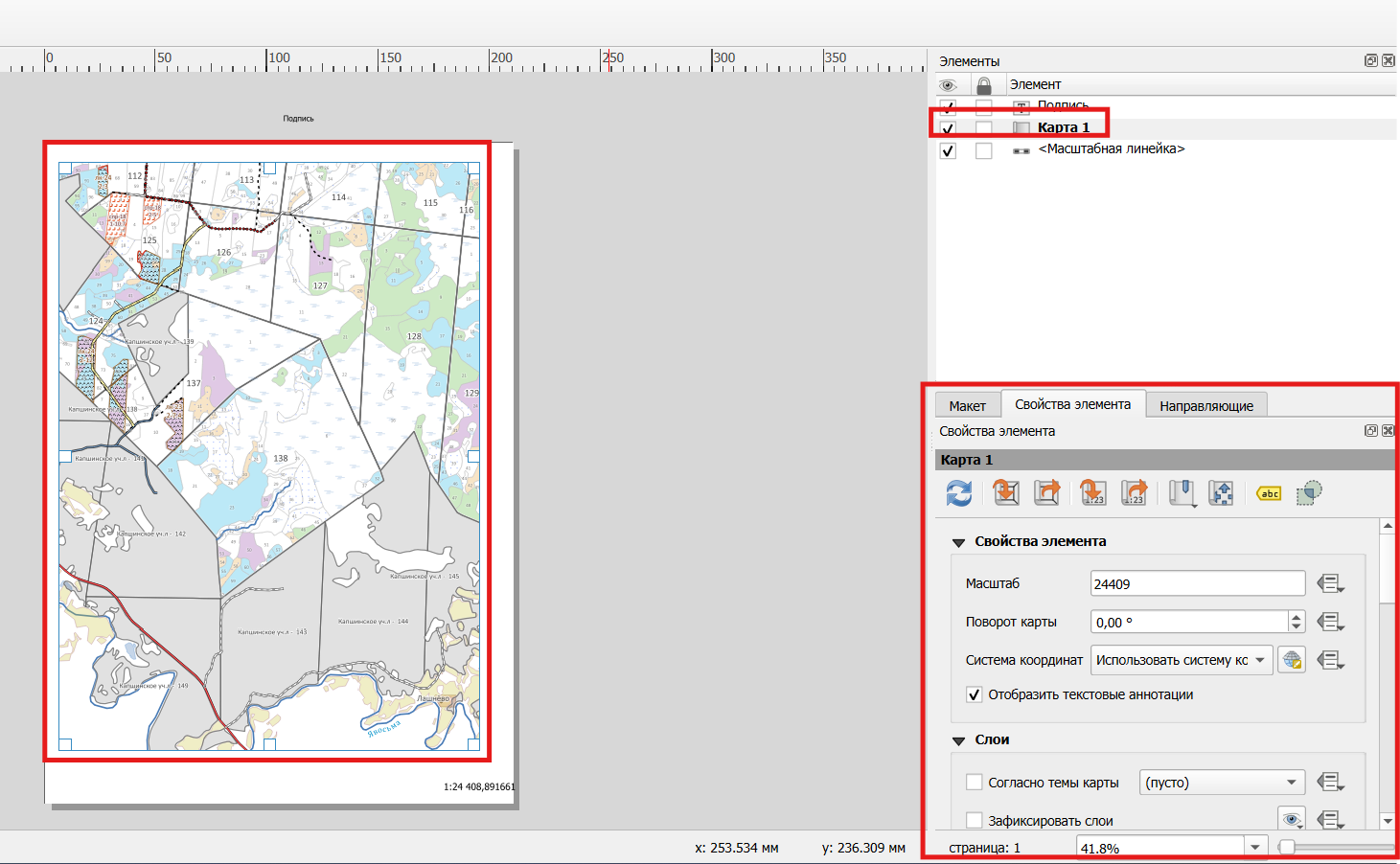

Сперва настроим карту. Для начала работы достаточно нажать на нашу карту в уже подготовленном стандартном шаблоне. Существующую карту можно также выбрать через меню "Элементы" в правом верхнем углу. Включить его можно, нажав правой кнопкой мыши по панели инструментов в макете и сделав активным поле "Элементы". В обоих случаях откроется окно "Свойства элемента", в котором будет настраивается карта.

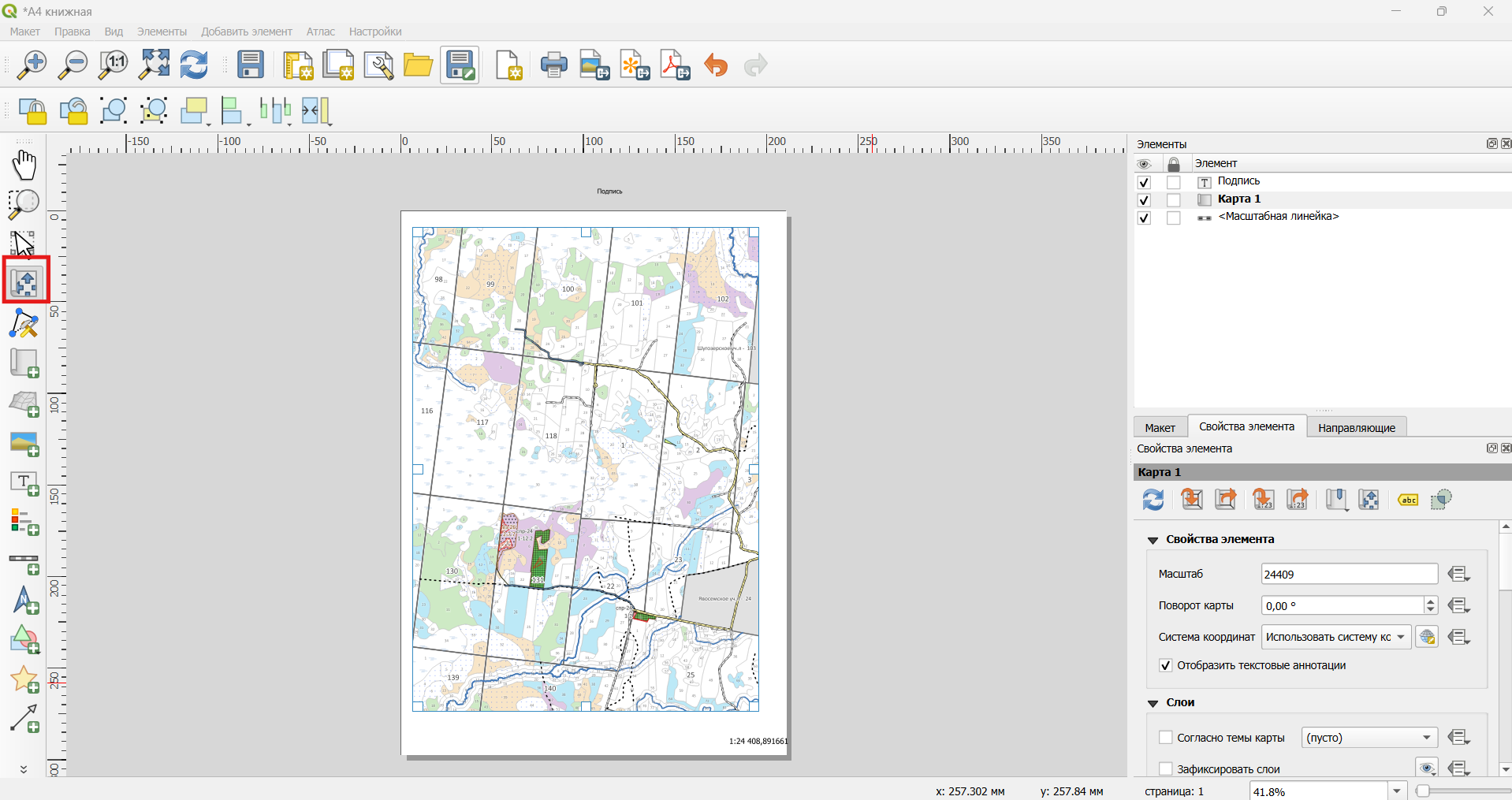

Для перемещения по карте внутри макета, нажмите слева в меню кнопку "Перемещение содержимого элемента". После чего, зажав левую кнопку мыши, вы сможете перемещаться по карте, и изменять её масштаб с помощью колёсика мыши - управление картой аналогично основному окну программы.

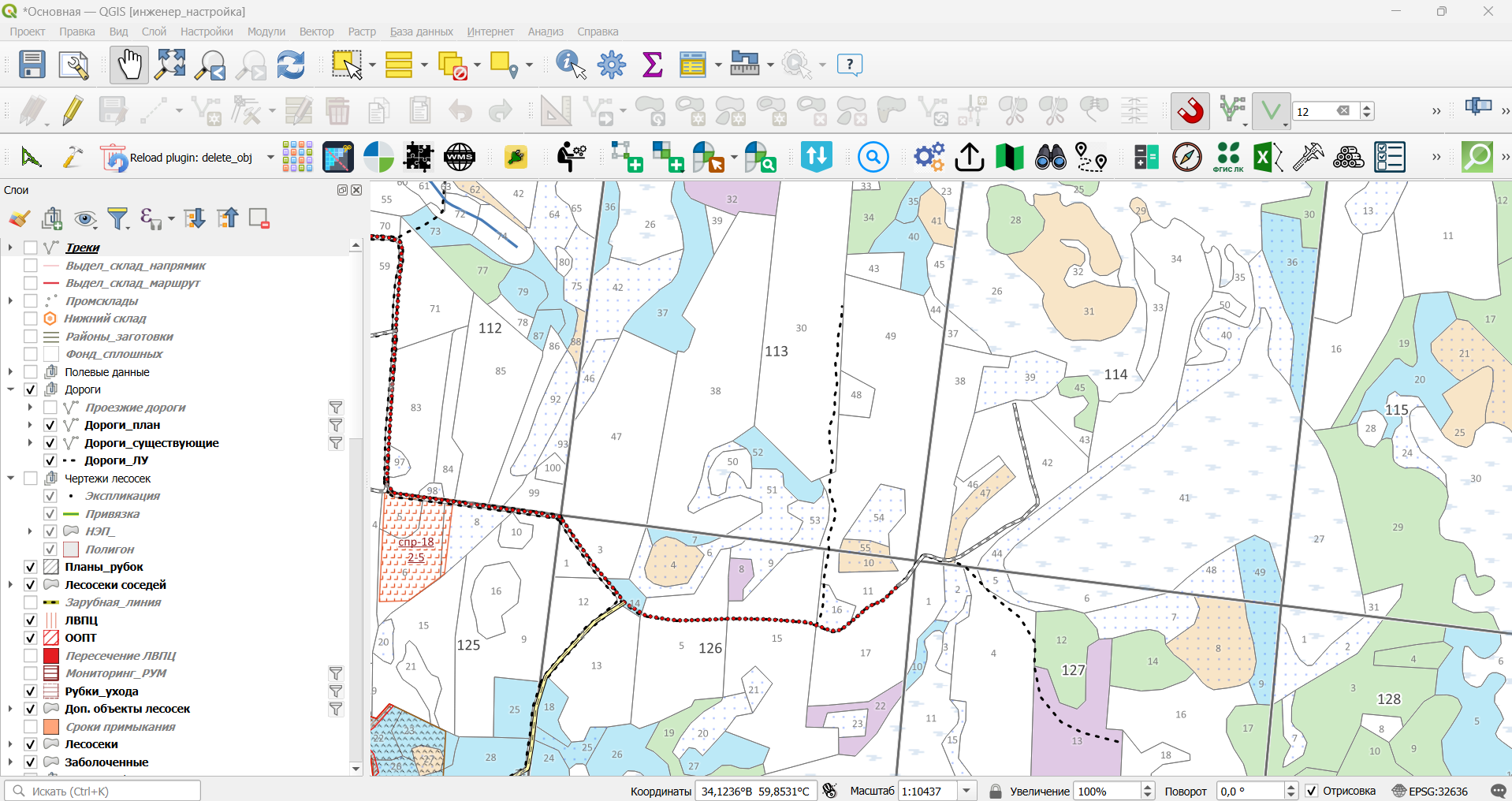

Также установить охват карты можно из основного окна. Откройте карту и найдите нужный участок:

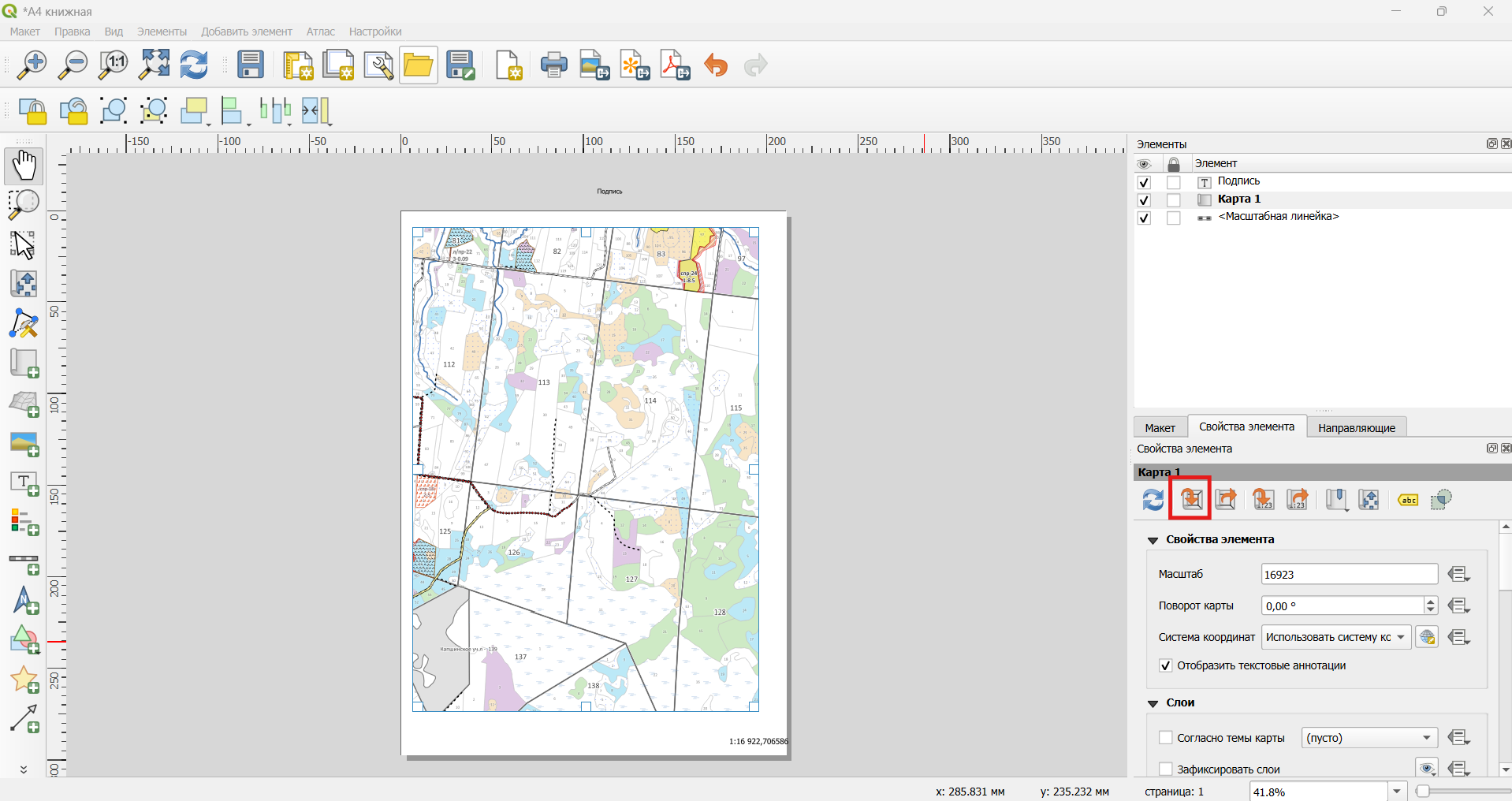

Вернитесь в макет и нажмите кнопку "Установить охват из основного окна карты", после чего охват на карте в макете изменится:
